各位美团大数据采集平台架构,数据仓库系列已经更新完毕美团大数据采集平台架构,接下来会和大家聊聊最近很火的大数据,文末会有一个小惊喜给各位。

老样子,讲一个东西就得从它的最底层讲起,也就是我们通常所说的架构,笔者会结合自己多年的从业经验,把整个架构中的每一个细节拿出来深度剖析,希望能够帮助到屏幕前的你们。

随着大数据技术的发展,数据挖掘、大数据分析等专有名词曝光度越来越高,但是在类似于Hadoop系列的大数据分析系统大行其道之前,以BI系统为主的数据分析,已经有了非常成熟和稳定的技术方案和生态系统,对于BI系统来说,大概的架构图如下:

传统大数据架构是这样的:

之所以叫传统大数据架构,是因为其定位是为了解决传统BI的问题,简单来说,数据分析的业务没有发生任何变化,但是因为数据量、性能等问题导致系统无法正常使用,需要进行升级改造,那么此类架构便是为了解决这个问题。

那现在的大数据平台的架构是什么样的?

不久前,刷脉脉知道美团的市值快接近700亿了,作为我曾经工作过的公司,我还是为它感到高兴,它是否可以超过百度把BAT变成ATM,这点我不做评价,但我一直想写点什么,所以就以美团的架构为例,和大家讲讲吧。

一、美团大数据平台的架构

1、总体架构


2、数据流架构

下面我以数据流的架构角度介绍一下整个美团数据平台的架构,最左边首先从业务流到平台,分别到实时计算,离线数据。

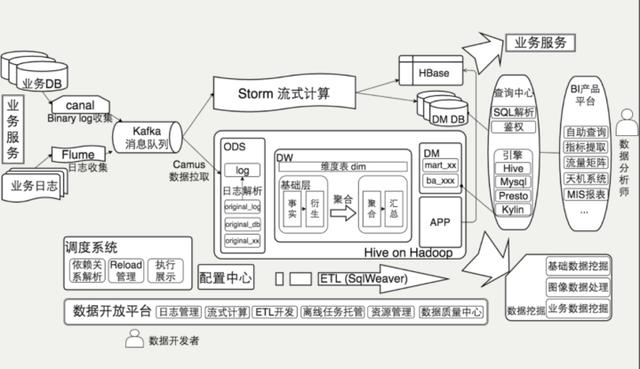

最下面支撑这一系列的有一个数据开发的平台,这张图比较细,这是详细的整体数据流架构图。包括最左边是数据接入,上面是流式计算,然后是Hadoop离线计算。

美团大数据采集平台架构_美团点评架构 第1张


将上图左上角扩大来看,首先是数据接入与流式计算,电商系统产生数据分两个场景,一个是追加型的日志型数据,另外是关系型数据的维度数据。对于前一种是使用Flume比较标准化的大家都在用的日志收集系统,最近使用了阿里开源的Canal,之后有三个下游,所有的流式数据都是走Kafka这套流走的。

数据收集特性:

对于数据收集平台,日志数据是多接口的,可以打到文件里观察文件,也可以更新数据库表。关系型数据库是基于Binlog获取增量的,如果做数据仓库的话有大量的关系型数据库,有一些变更没法发现等情况,可以通过Binlog手段可以解决。通过一个Kafka消息队列集中化分发支持下游,目前支持了850以上的日志类型,峰值每秒有百万介入。

流式计算平台特性:

构建流式计算平台的时候充分考虑了开发的复杂度,基于Storm。有一个在线的开发平台,测试开发过程都在在线平台上做,提供一个相当于对Storm应用场景的封装,有一个拓扑开发框架,因为是流式计算,我们也做了延迟统计和报警,现在支持1100以上的实时拓扑,秒级实时数据流延迟。这上面可以配置公司内部定的某个参数,某个代码,可以在平台上编译有调试。

美团大数据采集平台架构_美团点评架构 第2张


离线计算是基于Hadoop的数据仓库数据应用,主要是展示了对数据仓库分成的规划,包括原始数据接入,到核心数据仓库的基础层,包括事实和衍生事实,维度表横跨了聚合的结果,最右边提供了数据应用:一些挖掘和使用场景,上面是各个业务线自建的需求报表和分析库。

美团大数据采集平台架构_美团点评架构 第3张

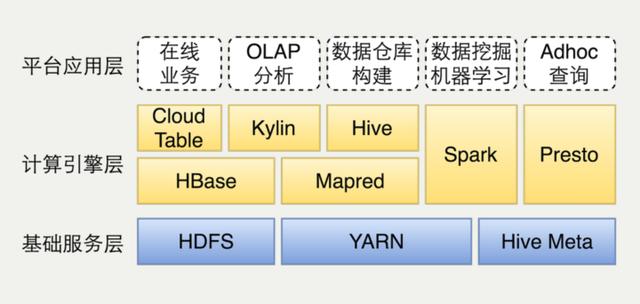

这幅图是离线数据平台的部署架构图,最下面是三个基础服务,包括Yarn、HDFS、HiveMeta。不同的计算场景提供不同的计算引擎支持。如果是新建的公司,其实这里是有一些架构选型的。Cloud Table是自己做的HBase分装封口。我们使用Hive构建数据仓库,用Spark在数据挖掘和机器学习,Presto支持Adhoc上查询,也可能写一些复杂的SQL。对应关系这里Presto没有部署到Yarn,跟Yarn是同步的,Spark是on Yarn跑。

离线计算平台特性:

目前42P+总存储量,每天有15万个Mapreduce和Spark任务,有2500+节点,支持3机房部署,数据库总共16K个数据表,复杂度还是比较高的。

3、数据管理体系

数据管理体系主要包括自研的调配系统,数据质量的监控,资源管理和任务审核以及开发配置中心等等,之后这些都会整合到整个的数据开放平台。

数据管理体系主要实现了这样几点功能,第一点是基于SQL解析做了ETL任务之间的自动解析。

基于资源预留的模式做了各业务线成本的核算,整体的资源大体是跑到Yarn上的,每个业务线会有一些承诺资源、保证资源,还可以弹性伸缩,里面会有一些预算。

工作的重点,对于关键性任务会注册SLA保障,并且包括数据内容质量,数据时效性内容都有一定的监控。

美团大数据采集平台架构_美团点评架构 第4张

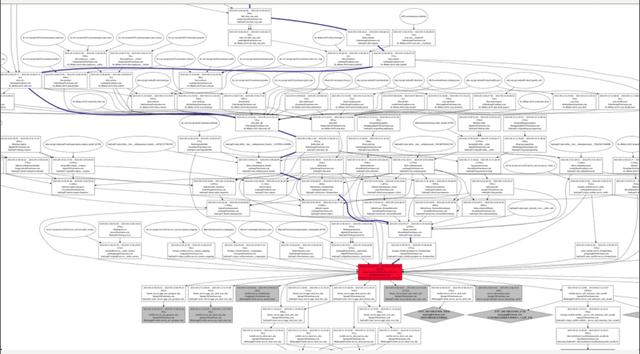

这是解析出来的依赖关系,红色的是展示的一条任务,有一系列的上游。这是我们的资源管理系统,可以分析细到每个任务每时每刻的资源使用,可以聚合,给每个业务线做成本核算。

美团大数据采集平台架构_美团点评架构 第5张

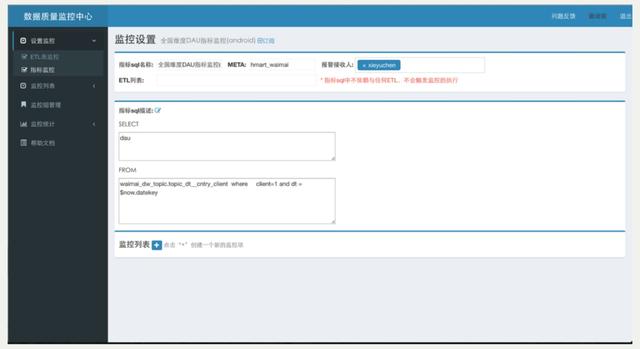

这是对于数据质量管理中心,上面可以写一些简单的SQL,监控某一个表的数据结果是否符合我们业务的预期。下面是数据管理,就是我们刚刚提到的,对每个关键的数据表都有一些SLA的跟踪保障,会定期发日报,观察他们完成时间的一些变动。

4、关于BI产品



在前端分析方面,我们开发了星空展示中心,可以基于前面指标提取结果,配置一系列的饼图、线图、柱状图,去拖拽,最后构建出一个dashboard,功能同市面上的其他BI产品如Tableau、FineBI类似。

二、平台演进时间线

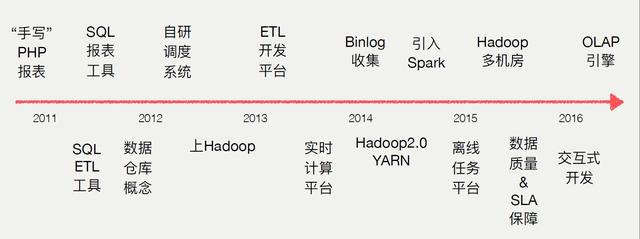

1、平台发展

美团大数据采集平台架构_美团点评架构 第6张

由于我在16年底就离开了美团,秉着负责的态度,只写我知道的

最开始美团开展数据这方面的工作的时候是2011年,当时的数据统计都是基于手写的报表,就是来一个需求我们基于线上数据建立一个报表页面,写一些表格。久而久之便跟不上管理模式了。首先是内部信息系统的工作状态,并不是一个垂直的,专门用做数据分析的平台,这个系统当时还是跟业务去共享的,跟业务的隔离非常弱,跟业务是强耦合的,而且每次来数据需求的时候都要有一些特殊的开发,开发周期非常长。

面对这个问题我们做了一个目前来看还算比较好的决策,就是重度依赖SQL。对SQL分装了一些报表工具,对SQL做了etl工具。主要是在SQL层面做一些模板化的工具,支持时间等变量。这个变量会有一些外部的参数传递进来,然后替换到SQL的行为。

在2011下半年,我们引入了整个数据仓库的概念,梳理了所有数据流,设计整个数据体系。做完了数据仓库整体的构建,发现整体的ETL被开发出来了。首先ETL都是有一定的依赖关系的,但是管理起来成本非常高,所以自研了一个系统。另外发现数据量越来越大,原来基于单机MySQL的数据解析是搞不定的,所以2012年上了四台Hadoop机器,后面十几台,到最后的几千台,目前可以支撑各个业务去使用。

2、最新进展

我们也做了一个非常重要的事就是ETL开发平台,原来都是基于Git仓库管理,管理成本非常高,当时跟个业务线已经开始建立自己数据开发的团队,我们把他们开发的整个流程平台化,各个业务线就可以自建。之后遇到的业务场景需求越来越多,特别是实时应用。2014年启动了实时计算平台,把原来原有关系型数据表全量同步模式,改为Binlog同步模式。我们也是在国内比较早的上了Hadoop2.0 on Yarn的改进版,好处是更好的激起了Spark的发展。另外还有Hadoop集群跨多机房,多集群部署的情况,还有OLAP保障,同步开发工具。

3、平台化思路总结

(1)平台的价值

作为一个平台的团队,核心价值其实就三个:

对于重复的事情要做精做专统一化,可以推一些标准,推一些数据管理的模式,减少业务之间的对接成本最重要的是为业务整体效率负责,包括开发效率、迭代效率、维护运维数据流程的效率,还有整个资源利用的效率

(2)平台的发展

如果才能发展成一个好的平台呢?

我理解的三点:

首先支持业务是第一位的,如果没有业务我们平台其实是没法继续发展的第二是与先进业务同行,辅助并沉淀技术。在一个所谓平台化的公司,有多个业务线,甚至各个业务线已经是独立的情况下,必定有一些业务线是先行者,他们有很强的开发能力、调研能力,我们的目标是跟这些先行业务线同行第三是设立规范,用积累的技术支撑后发业务。与业务一起前进的过程中,把一些经验、技术、方案、规范慢慢沉淀下来。对于刚刚新建的业务线,或者发展比较慢的业务线,我们基本策略是设置一系列的规范,跟优先先行业务线积累去支撑后续的业务线,以及功能开发的时候也可以借助,保持平台团队对业务的理解

(3)关于开源

以上谈到的平台中有很多是开源的直接拿来用的,比如说,zeppelin,Kylin。

我们的策略是持续关注,其实也是帮业务线做前瞻性调研,他们团队每天都在看数据,看新闻,他们会讲新出的一个项目你们怎么推,你们不推我们推了,我们可能需要持续关注,设计一系列的调研方案,帮助这些业务去调研,这样调研这个事情我们也是重复的事情只干一次。

如果有一些共性patch的事情,特别一些bug、问题内部也会有一个表共享,内部有大几十个patch。选择性的重构,最后才会大改,特别在选择的时候我们强调从业务需求出发,理智的进行选型权衡,最终拿出来的方案是靠谱能落地实
